變頻電機訂購需知

1. 用戶選用本系列電機時須說明產品型號、功率、級數。

2. 確定安裝方式：立式安裝、臥式安裝。

3. 確定出線方式有：左、右、頂出線。

4. 電機電壓和風機電壓標準380V50HZ，如有定制要求請標注。

5. 根據客戶要求可安裝編碼器及制動器的設計要求。

1.概述

TYP系列變頻調速永磁同步電動機是為變速驅動應用設計的高效電機，可用于驅動各種通用機械設備，如風機、水泵、壓縮機等，滿足各種工業自動化領域設備驅動需求。

該系列電機采用內嵌高性能釹鐵硼永磁材料結構，具有更小的損耗和更低溫升。

采用先進的控制方式，有效利用電機的磁阻轉矩，使其在相同轉矩下具有更小的運行電流，更小的損耗，從而提升了系統效率。

2.電動機在下列條件下使用

海拔高度：不超過1000m

環境溫度：-15 ~+40℃

基準頻率：50Hz、66.7Hz、100HZ

額定電壓：380V

調頻范圍：額定頻率以下為恒轉矩調速，額定頻率以上具有一定的弱磁調速能力

防護等級：IP54或IP55

熱分級(絕緣等級)：155(F)

冷卻方式：IC411、IC416

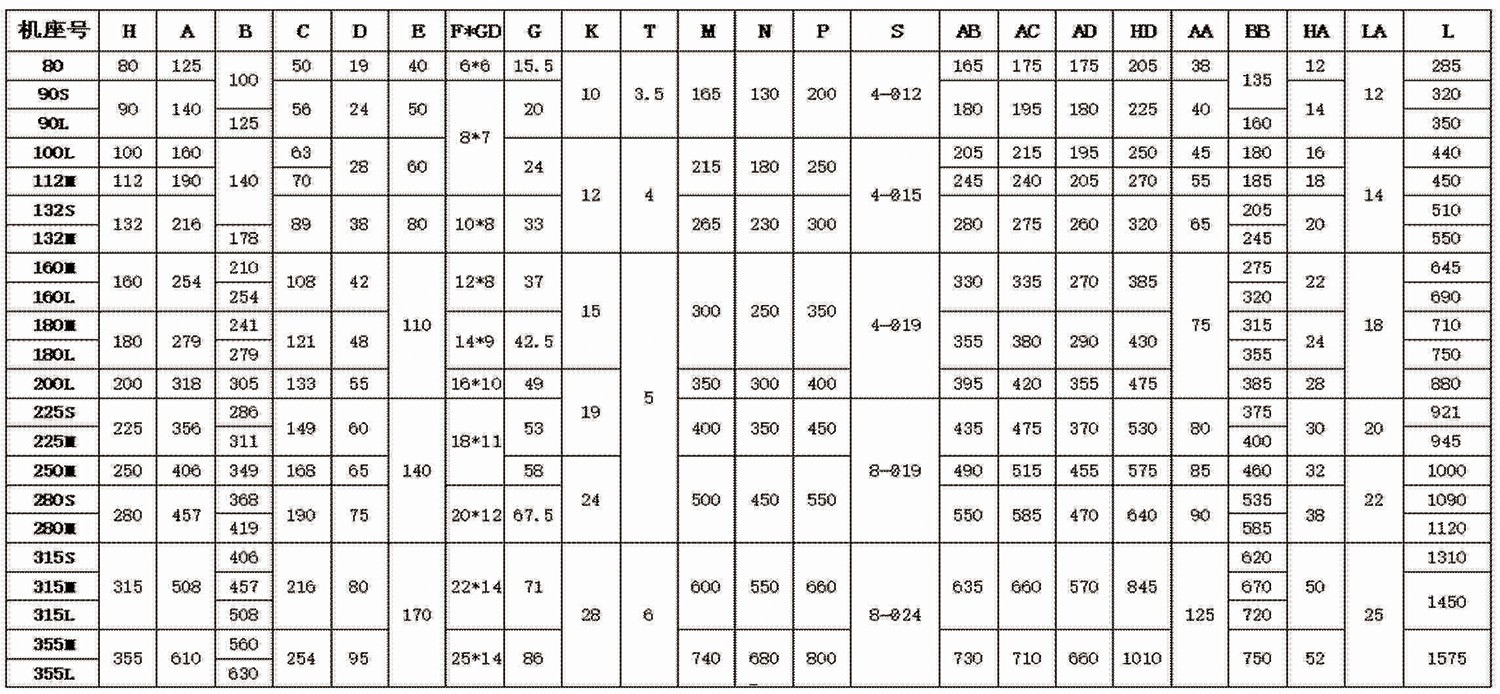

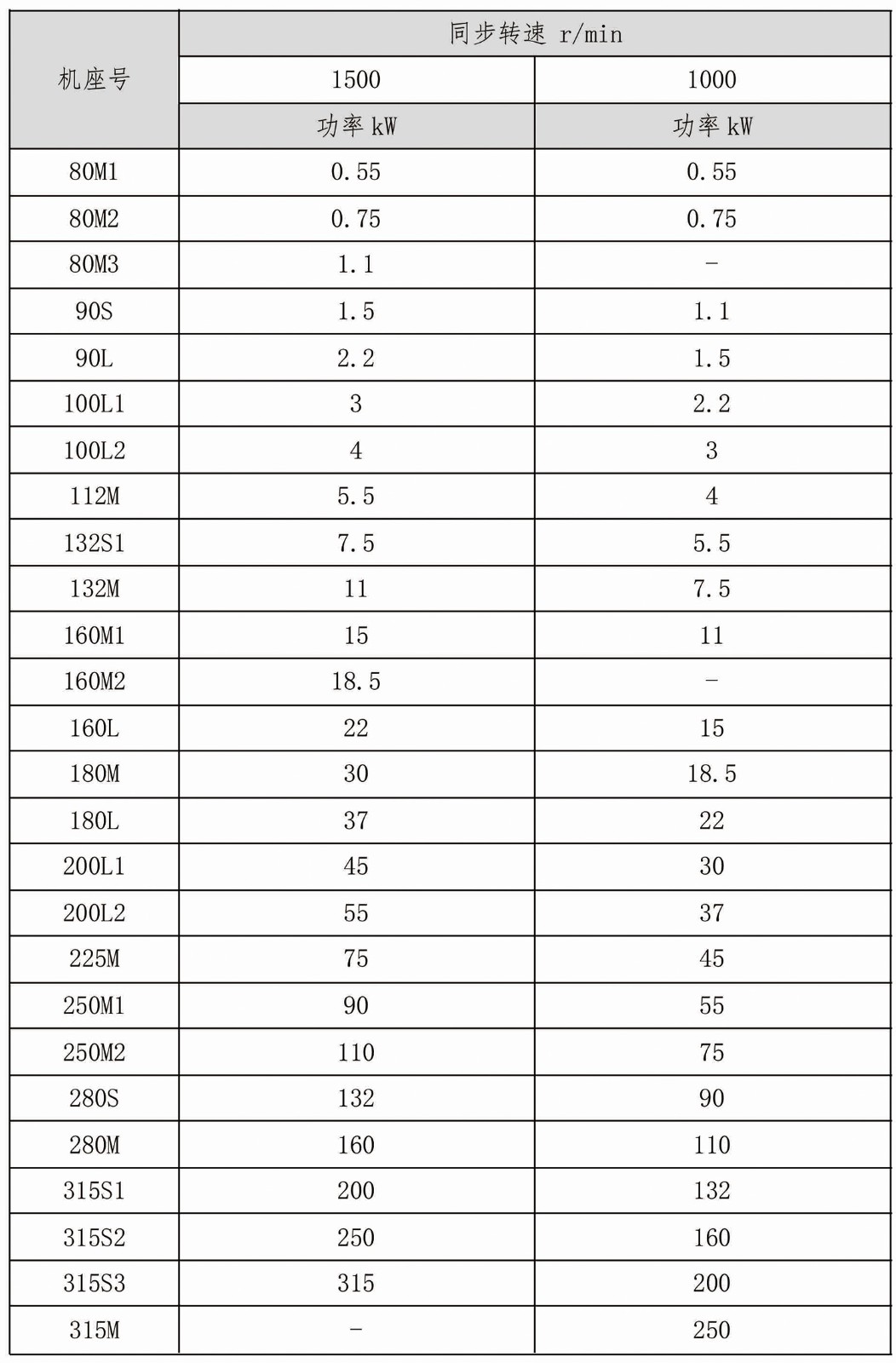

3.規格型號及參數

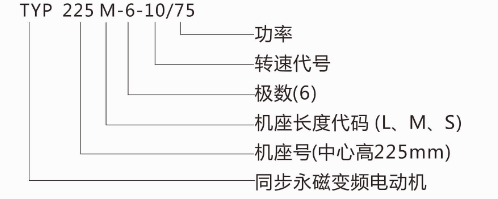

3.1電動機型號意義

示例：

4.注意事項：

4.1 TYP系列高效永磁變頻同步電動機必須與永磁電動機變頻器配套使用，不得不經變頻器直接接入三相交流電源;

4.2 永磁電動機變頻器必須采用最大轉矩/電流比控制方式，否則不能達到最佳工作狀態從而會使電動機功率因數下降、轉矩降低;

4.3 TYP系列高效永磁變頻同步電動機為Y接，不準Y-轉換。
